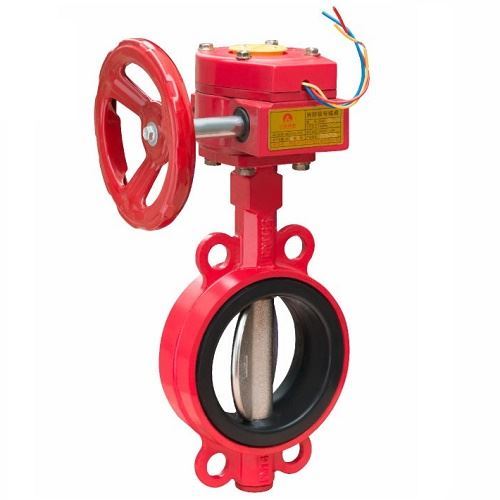

Van bướm tín hiệu

Mã SP: Vanbuomtinhieu
(Chưa có đánh giá)
Liên hệ

Tư vấn, bán hàng Tel/Zalo: 0912 426 152

Kích thước van bướm tín hiệu: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400,...

Van bướm tín hiệu PN16

1. Van bướm tín hiệu

Van bướm tín hiệu điện là sản phẩm van bướm được thiết kế có hợp tín hiệu điện gắn ở phần đầu, chức năng của nó dùng để cung cấp các tín hiệu khô đến phòng điều khiển giúp báo tình trạng van đang ở trạng thái mở hay trạng thái đóng. Nó chuyên được lắp cho các hệ thống bơm của đường ống cấp nước phòng cháy chữa cháy Spinkler.

Van bướm tín hiệu điện là dòng van đóng mở bằng tay quay, vận hành nhờ lực quay vô lăng, tác động lên trục thẳng đứng, kết nối với cánh van xoay 90 độ trong vòng làm kín. Với việc đĩa van mở đóng theo các góc độ cố định cho phép việc điều tiết lưu lượng dòng chảy chính xác.

2. Tại sao chúng ta cần phải lắp van bướm tín hiệu điện?

Việc lắp đặt van bướm ở nhiều vị trí khác nhau có những vị trí ở gần có thể quan sát được, tuy nhiên có những vị trí lắp ở xa và khuất vì thế chúng ta không thể biết được tình trạng đóng mở của van, làm cho việc vận hành hệ thống trở nên khó khăn. Xuất phát từ thực tế như vậy nên người ta chế tạo ra loại van bướm tín hiệu điện giúp chúng ta có thể biết được tình trạng van đóng hay mở từ tủ điều khiển trong chỗ vận hành.

3. Cấu tạo van bướm tín hiệu điện

  • Thân van: được đúc từ gang cầu FCD450, bề mặt ngoài là lớp sơn phủ Epoxy màu đỏ với độ dày ≥300 μm.
  • Vòng đệm: sản xuất từ cao su EPDM có độ bền cao, được đúc sẵn cố định vào thân van, hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
  • Đĩa van: dạng đĩa tròn sản xuất từ inox CF8/CF8M, chất liệu dày thích hợp cho các môi trường xử lý cấp thoát nước. Nối với đĩa van chính là trục van, thiết kế từ thép không gỉ và các giăng làm kín.
  • Bộ tín hiệu điện: là phần cung cấp thông tin đến bộ điều khiển, có 03 dây; dây trắng báo mở, dây đen báo đóng và dây đỏ báo trung hòa.

4. Nguyên lý hoạt động

Dựa vào tình trạng van đóng mở báo về máy, để chúng ta có thể điều khiển được van bướm. Butterfly valve có bộ tín hiệu có thiết kế tay quay và có gắn thêm hộp tín hiệu điện dùng để cung cấp tín hiệu đến phòng điều khiển báo tình trạng van đóng mở.

Khi van được đóng kín, lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và báo tín hiệu về tủ điều khiển là trạng thái đóng. Khi van được mở hoàn toàn, lá van sẽ song song với đường chảy, lưu lượng dòng chảy qua đường ống là lớn nhất, và tín hiệu báo về sẽ là mở hoàn toàn.

5. Ứng dụng van bướm tín hiệu điện

  • Sử dụng cho hệ thống phòng bơm
  • Sử dụng cho hệ thống của nhà máy xử lý nước thải
  • Sử dụng cho hệ thống nhà máy thủy điện, nhiệt điện
  • Sử dụng cho nhá máy bia, rượu, nước giải khát
  • Sử dụng cho nhà mày thức ăn chăn nuôi
  • Sử dụng cho nhà máy đóng tàu, tàu biển
  • Sử dụng cho hệ thống sản xuất nghành bột, giấy, gỗ,...
  • Hệ thống phòng cháy chữa cháy.
  • Hệ thống cấp thoát nước, thủy lợi
  • Ngành lọc hóa dầu.
  • Các hệ thống khí nén, hơi nóng như lò hơi, nồi hơi…
  • Nhà máy hóa chất.
  • Hệ thống bơm nước, bơm hơi…

6. Ưu điểm và nhược điểm

Ưu điểm

  • Ưu điểm 1: Van bướm tín hiệu có thể gửi tín hiệu từ xa về phòng điều khiển
  • Ưu điểm 2: Khả năng điều tiết lưu lượng lớn nhỏ của van rất tốt
  • Ưu điểm 3: Có thể lắp đặt ở nhiều địa hình cao, thấp, chân ngầm, không gian hẹp
  • Ưu điểm 4: Có thể sử dụng ngoài trời, môi trường độc hại
  • Ưu điểm 5: Có thể đặt van đứng, nghiêng, chéo, dọc
  • Ưu điểm 6: Van có nhiều kích thước lớn nhỏ
  • Ưu điểm 7: Van có nhiều xuất xứ khác nhau
  • Ưu điểm 8: Van lắp đặt đơn giãn và thay thế dễ dàng

Nhược điểm

  • Hạn chế 1: Van bướm tín hiệu được không dùng cho lưu chất đông đặc
  • Hạn chế 2: Van bướm tín hiệu điện không dùng môi trường nhiệt độ cao, hóa chất ăn mòn

7. Cách lắp đặt van bướm tín hiệu điện

  • Dùng ốc vít để lắp giữ van bướm ở vị trí thích hợp. Điều chỉnh khoảng cách giữa hai mặt bích hoặc mặt rãnh.
  • Chèn van và ốc vít vào các bu lông còn lại, căn chỉnh van với đường ống nối. Phải đảm bảo vị trí công tắc đĩa không bị chặn bởi đường kính bên trong mặt bích. Sau đó siết chặt bulong tại đường chéo đồng nhất.
  • Đối với các van bướm có rãnh, trước tiên căn chỉnh đầu rãnh. Sau đó chuyển vòng đệm vào khớp của van và đường ống. Sử dụng thêm vòng đệm và siết chặt bu lông. Nhớ lưu ý vị trí công tắc đĩa không bị chặn bởi đường kính bên trong mặt bích
  • Sau khi hoàn tất cài đặt, đóng mở van lại 1 lần nữa để đảm bảo van hoạt đọng an toàn.
  • Đấu nối phần dây tín hiệu về trung tâm điều khiển sao cho phù hợp. Và kiểm tra lại việc báo tín hiệu đảm bảo đã chuẩn xác là được.

Tư vấn, bán hàng Tel/Zalo: 0912 426 152


Thông số kỹ thuật

  • Kích cỡ: DN50 – DN500
  • Vật liệu: Gang dẻo cao cấp
  • Bề mặt: Sơn phủ Epoxy màu đỏ
  • Áp suất làm việc: PN10 – PN16
  • Tiêu chuẩn van: EN 593, API 609
  • Chất liệu: Gang
  • Tiêu chuẩn nối bích: BS, DIN, ANSI, JIS
  • Nhiệt độ làm việc: 0 ~ 120 độ C
  • Môi trường làm việc: Nước, cấp thoát nước, PCCC
  • Chế độ bảo hành: Tiêu chuẩn NSX
    Tình trạng hàng: Luôn có sẵn
