Van cổng hay còn được gọi là van cửa, van chặn là một loại van được sử dụng để điều tiết dòng chảy của chất lỏng trong đường ống bằng cách đóng hoặc mở van. Như tên gọi của nó, van cổng được thiết kế với cánh van chạy lên và xuống giống như cửa cổng.
Cánh van này có thể có hình dạng tròn hoặc vuông và được kết nối với ty van. Ty van, trong khi đó, được kết nối với vô lăng của van để giúp điều khiển hoạt động mở hoặc đóng của van.
Van cổng ti chìm là một loại van cổng , trong đó, khi chuyển từ trạng thái đóng sang mở, ty van sẽ không thay đổi kích thước và chỉ có cánh van chạy lên và xuống. Chính vì điều này, van cổng ty chìm còn được gọi là van cổng không thay đổi kích thước khi sử dụng.
Van cổng ty chìm còn được hiểu một cách khác là phần ty van chìm sâu xuống và được bịt kín bởi nắp van, không lộ ra bên ngoài. Đây là loại van cổng được sử dụng thông dụng và phổ biến hiện nay với 2 loại chính là lắp ren và lắp bích, kích thước van từ DN15 đến DN1000

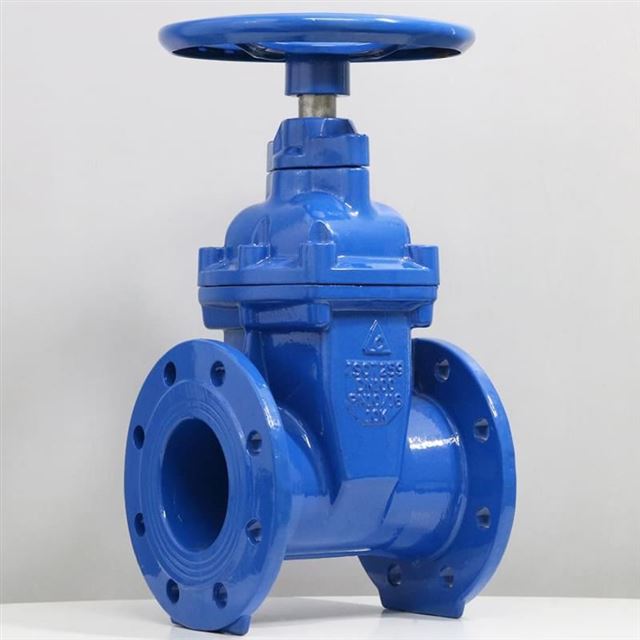

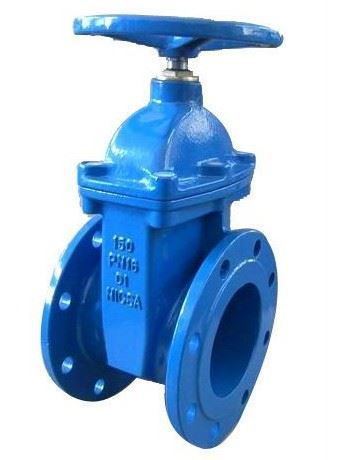

Van cổng ty chìm cánh cao su là loại van cổng được làm bằng chất liệu gang, đĩa van sẽ được chế tạo bằng thép không gỉ (hoặc đồng) và được bọc bên ngoài thêm một lớp cao su EPDM để chống lại các tại hại tiêu cực, giúp gia tăng độ bền chắc. Dòng van này thường được ứng dụng nhiều cho các hệ thống đường ống nước sạch, nước thải hoặc hệ thống PCCC.

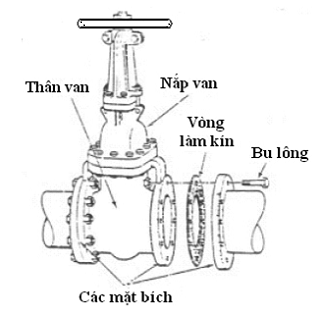

1. Cấu tạo:
Thân van: Được thiết kế bằng chất liệu gang hoặc inox 304, thân van này được đúc nguyên khối nên có độ bền cao
Mặt bích: Mỗi một chiếc van cổng có 2 mặt bích được thiết kế gắn liền với thân van, chất liệu chế tạo mặt bích này cũng tương tự thân van. Tùy thuộc vào xuất xứ của van cổng từ đó có các tiêu chuẩn mặt bích khác nhau như JIS10K, BS, DIN, ANSI
Nắp van: Đây là bộ phận bịt kín phần thân van và những bộ phận bên trong như đĩa van, ty van. Nắp van này được thiết kế vừa vặn với phần dưới thân van và được xiết chặt bởi các bulong
Đĩa van: Được chế tạo bằng gang hoặc inox, đây là bộ phận tiếp xúc trực tiếp với dòng chảy, ngăn chặn dòng chảy khi đóng, nâng lên mở cho chảy đi qua
Vòng làm kín: Là loại gioăng cao su được đệm vào giữa kết nối của nắp van giúp bịt kín van, ngăn chặn rò rỉ ra bên ngoài đường ống
2. Nguyên lý hoạt động:
Ở trạng thái đóng tức là đĩa van vuông góc 90 độ với dòng chảy có thể cảm nhận bằng cách vặn vô lăng qua bên phải ( nếu không vặn được tức là đã hết hành trình khi van đóng hoàn toàn ). Để mở van chúng ta thao tác vặn vô lăng – tay quay theo hướng từ phải qua trái, van sẽ mở hoàn toàn khi đĩa van song song với dòng chảy. Van cổng ít được dùng để điều tiết dòng chảy do đĩa van nằm chắn dòng chảy nên áp lực sẽ làm đĩa van bị ăn mòn, hư hỏng.
Như vậy đối với van cổng ty chìm để van hoạt động chúng ta cần tác động lực bằng sức người vặn vô lăng chuyển động theo chiều hướng qua phải hoặc qua trái. Có thể quan sát trên vô lăng có mũi tên kèm kí hiệu OPEN/CLOSE báo hiệu cho chúng ta biết
3. Ưu điểm
- Có nhiều loại kích thước, đa dạng vật liệu chế tạo.
- Môi trường sử dụng đa dạng, chịu được áp lực cao, nhiệt độ cao.
- Đa dạng kết nối lắp ren ( DN15 – DN50 ) hoặc lắp bích (DN50 – DN1000).
- Việc lắp đặt, bảo dưỡng và sửa chữa van cổng rất dễ dàng.
- Có giá thành hợp lý so với nhiều loại van khác.
- Thiết kế chắc chắn, độ bền cao, giúp tăng tuổi thọ và giảm chi phí thay thế.
- Khi đóng và mở, van cổng hoạt động an toàn và không gây nguy hiểm cho người sử dụng.
4. Nhược điểm
- Đóng mở chậm
- Tốn sức người nếu đóng mở những van có kích cỡ lớn
- Van được thiết kế nặng nên khó khăn di chuyển
5. Ứng dụng van cổng ty chìm cánh cao su
Van cổng ty chìm là loại van đang được ứng dụng phổ biến trong các hệ thống đường ống công nghiệp, nông nghiệp và cả các hệ thống dân dụng. Với những ưu điểm vượt trội, dòng sản phẩm này có thể hỗ trợ tốt cho quá trình hoạt động, giúp hệ thống được vận hành linh hoạt và đạt được nâng suất cao. Cụ thể một số ứng dụng phổ biến như:
- Hệ thống PCCC
- Ứng dụng phổ biến trong hệ thống cấp thoát nước sạch
- Thường có mặt trong các hệ thống xử lý nước thải của các khu công nghiệp, xí nghiệp, tòa nhà cao tầng, khu chưng cư,…
- Sử dụng cho hệ thống thủy điện
- Hỗ trợ tốt trong hệ thống sản xuất, chế biến thực phẩm, dược phẩm
- Van cổng ty chìm cánh cao su có thể hoạt động tốt trong các môi trường hóa chất có khả năng ăn mòn cao như bazo, nước biển, muối, axit, kiềm,…
