1. Van cầu hơi thép mặt bích

Van hơi vai thép mặt bích là một loại van công nghiệp được sản xuất từ thép và kết nối với hệ thống bằng các tiêu chuẩn mặt bích. Thiết bị này có chức năng ngăn chặn, lưu thông và điều khiển dòng chảy của lưu chất trong hệ thống. Van hơi thép có khả năng điều tiết tốt hơn một số loại van khác nên được ứng dụng nhiều trong các hệ thống lò hơi, nồi hơi, lò luyện kim…

Van cầu thép mặt bích dùng cho hơi nóng là dòng van cầu mặt bích chuyên sử dụng trong hệ thống lò hơi, nồi hơi, hệ thống hơi nóng sử dụng trong may mặc, máy sấy…với khả năng chịu nhiệt độ cao hơn hẳn các dòng van cầu gang và van cầu Inox. Cùng với đó là khả năng chịu áp suất tuyệt vời của nó từ PN16, PN25 lên đến PN40 mang đến sự yên tâm về thiết bị cho các hệ thống sử dụng

Các loại van cầu hơi thép mặt bích:

• Van cầu thép nối bích

• Van cầu thép rèn

• Van cầu thép nối ren

• Van cầu thép Đài Loan

• Van cầu thép Hàn Quốc

• Van cầu thép Trung Quốc

• Van cầu thép điều khiển điện

• Van cầu thép điều khiển khí nén

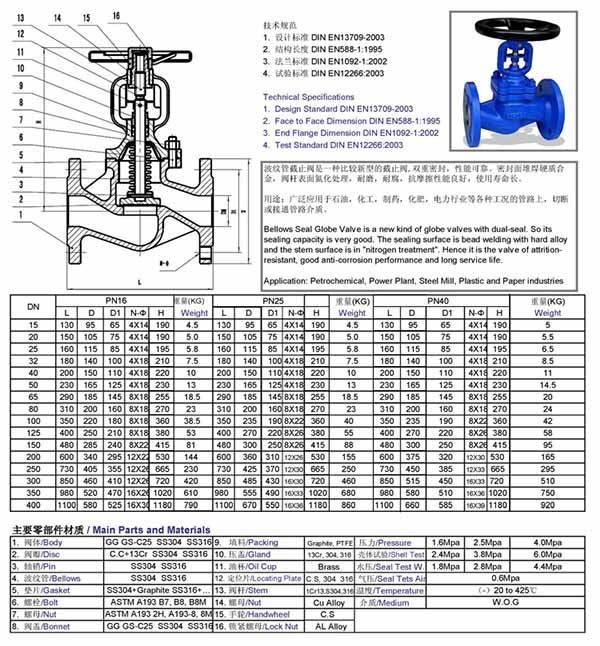

2. Cấu tạo của van cầu hơi thép mặt bích

Về cơ bản van cầu thép có cấu tạo giống như các loại van cầu thông dụng hiện nay như van cầu gang, van cầu Inox. Nó cũng bao gồm các bộ phận: Thân van, đĩa van, trục van, nắp van, bộ phận truyền động van

• Thân van: Được chế tạo từ thép chứa các bộ phận còn lại của van như đĩa van, nắp van. Thân van được kết nối với đường ống thông qua kiểu kết nối bích tiêu chuẩn BS hoặc có thể kết nối hàn trực tiếp vào đường ống với những size nhỏ
• Đĩa van: Đĩa van có dạng hình nút chai sử dụng để đóng mở điều tiết lưu chất đi qua. Đĩa van cầu cũng được làm bằng vật liệu thép A105CR13 rất cứng cáp và không bị ăn mòn, với thiết kế van hình chữ ngã và van hình nút đảm bảo cho đĩa van không bị ăn mòn bởi dòng chảy của lưu chất và điều tiết lưu chất một cách chính xác. Đĩa van nâng lên hạ xuống điều tiết đóng mở lưu chất nhờ vào trục van và tay quay
• Trục van: Trục van được làm bằng thép hình trụ tròn là, một đầu kết nối vào đĩa van đầu còn lại kết nối vao tay quay. Ở trục van có thêm gioăng làm kín bằng cao su chịu nhiệt đảm bảo cho lưu chất không bị trào ngược lên phần thân van
• Nắp van: Nắp van là bộ phận có chức năng bảo vệ phần bên trong, giữ cho tư thế thẳng đứng của trục van được chính xác. Ngoài ra nắp van có thể tháo rời dễ dàng để vệ sinh và kiểm tra các bộ phận bên trong. Nó kết nối với thân van qua các lỗ bắt bu lông
• Tay quay: Tay quay có nhiệm vụ truyền chuyển động sang trái, sang phải để đóng mở điều tiết van cầu. Tay quay có dạng hình tròn giống như vô lăng ô tô nên người ta còn gọi nó là tay quay vô lăng

3. Nguyên lý hoạt động của van cầu hơi thép nối bích

Về cơ bản van cầu thép hoạt động giống như các loại van cầu khác như van cầu inox, van cầu gang

Trạng thái mở hoàn toàn: Khi đó dòng lưu lượng qua van là lớn nhất vì không còn vật cản Lúc này bộ phận truyền động của van tác động lên trục và đĩa van theo chiều ngược kim đồng hồ để đĩa van nâng lên vị trí cao nhất cho lưu lượng đi qua.Tuy nhiên do cấu tạo bên trong của van cầu mà dòng lưu lượng đi qua không đạt mức 100% như van cổng hoặc van bi

Trạng thái đóng hoàn toàn: Khi đó van cầu đóng vai trò là van chặn ngăn lưu chất đi qua hoàn toàn Cơ cấu hoạt động của trạng thái này là khi chuyển động vô lăng theo chiều kim đồng hồ thì trục van và đĩa van chuyển động tịnh tiến đến vị trí khi nào vô lăng siết chặt thì van đóng ngăn không cho lưu chất đi qua

Trạng thái lưu chất đi qua một phần (Trạng thái điều tiết): Cho phép lưu chất đi qua một phần nhỏ giọt hoặc điều tiết dòng chảy theo mong muốn. Ở trạng thái điều tiết người ta sử dụng vô lăng để điều chỉnh nâng hạ đĩa van theo ý mong muốn tốc độ và lưu lượng dòng chảy. Do khoảng cách từ trục van đến đĩa van ngắn hơn van cổng nên van cầu điều tiết góc mở là vô cùng chính xác

4. Ưu điểm của van hơi vai thép mặt bích

Ngày nay, van hơi vai mặt bích nhận được rất nhiều đánh giá cao từ khách hàng bởi những ưu điểm tuyệt vời mà chúng mang đến. Những tính năng tiêu biểu có thể kể đến như:

• Có khả năng điều tiết dòng chảy của lưu chất khá tốt.
• Làm bằng chất liệu thép có độ cứng tốt, khả năng chống chịu cao, có thể làm việc trong nhiều điều kiện môi trường khác nhau như áp suất, nhiệt độ cao, có các chất gây ăn mòn, oxy hóa…
• Kết nối mặt bích theo tiêu chuẩn giúp van được liên kết chắc chắn vào hệ thống, không bị rò rỉ lưu chất, giúp thuận tiện cho việc lắp đặt cũng như tháo lắp để bảo dưỡng, sửa chữa…
• Van hoạt động an toàn, êm ái, không gây ra nhiều tiếng ồn.
• Phương thức vận hành bằng tay quay nhanh chóng, thuận tiện, dễ dàng, đóng ngắt tốt, không tốn nhiều công sức cũng không yêu cầu chuyên môn cao, đồng thời giúp tiết kiệm được nhiều chi phí hơn so với các phương thức vận hành tự động bằng điện, khí nén.

5. Nhược điểm của van hơi vai thép mặt bích

Bên cạnh những ưu điểm tuyệt vời như trên thì van hơi vai mặt bích cũng có một số hạn chế làm ảnh hưởng đến khả năng tối ưu của sản phẩm như:

• Áp suất đầu ra bị giảm nhiều so với áp suất đầu vào.
• Xảy ra hiện tượng thất thoát lưu chất.
• Van hơi vai mặt bích có trọng lượng lớn hơn so với các loại van khác cùng kích thước và chất liệu.
• Chất liệu thép có giá thành cao hơn một số loại chất liệu khác như đồng, gang, nhựa…
• Không thích hợp với các môi trường vô trùng.
• Phương thức vận hành thủ công bằng tay quay nên không thể lắp đặt ở những vị trí nguy hiểm, những vị trí trên cao, những nơi mà người vận hành không thể với tới…

6. Ứng dụng của van hơi vai thép mặt bích

Van hơi vai mặt bích có rất nhiều ưu điểm tuyệt vời nên được ứng dụng trong nhiều lĩnh vực công nghiệp cũng như đời sống. Những ứng dụng tiêu biểu của chúng có thể kể đến như:

• Ứng dụng trong các hệ thống lò hơi, nồi hơi, nồi sấy…
• Sử dụng trong các hệ thống hơi công nghiệp, hệ thống nhuộm sấy của nhà máy may.
• Sử dụng trong các hệ thống dầu bôi trơn tuabin, dầu thủy lực.
• Ứng dụng trong ngành sản xuất và chế biến lương thực thực phẩm, chế biến gỗ, chế biến săm lốp…
• Ứng dụng trong các nhà máy thủy điện, các hệ thống cấp nước đầu nguồn.
• Các hệ thống khí nén áp lực cao.
• Các lỗ thông hơi, thoát nước, các hệ thống làm mát…
• Ứng dụng trong ngành công nghiệp hóa chất.
