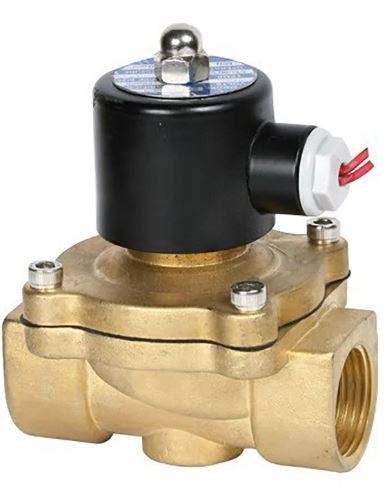

1. Van điện từ đồng là gì?

Van điện từ đồng hay còn được gọi là copper solenoid valve trong tiếng Anh, là một loại van cơ điện được sử dụng rộng rãi cho việc mở đóng hoặc điều tiết dòng chảy trong các ứng dụng khác nhau.

Nhờ vào nguồn điện áp ổn định như một chiều 12V, 24V hoặc thậm chí là xoay chiều 110V và 220V, van này có khả năng biến đổi năng lượng điện thành lực từ để kiểm soát luồng chảy của chất lỏng hoặc khí.

Van điện từ được thiết kế tự động, hoạt động dưới hai chế độ thường đóng và thường mở. Kiểu lắp đặt nối ren và kiểu lắp bích phổ biến trong các hệ thống có kích thước từ DN15 – DN65

2. Cấu tạo van điện từ

• Valve Body (Thân van): Thường được chế tạo từ vật liệu đồng, gang sử dụng cho các hệ thống nước, hơi, khí nén hoặc có thể là nhựa, inox khi sử dụng trong các môi trường như hơi nóng có nhiệt độ cao, hóa chất có độ ăn mòn.
• Seal (Đệm van, màng van): Được làm từ các loại vật liệu như cao su EPDM, Teflon(PTFE), Buna, Viton. Với nhiệm vụ làm kín, ngăn không cho nước rò rỉ qua
• Plunger(Piston): Là bộ phận trực tiếp giúp van đóng hoặc mở, được làm từ vật liệu inox.
• Spring (lò xo van): Lò xo được chế tạo từ inox, có độ đàn hồi tốt, giúp đẩy trục van lên xuống để đóng mở van. Lò xo của van điện từ thường được thiết kế khoảng 8-10 bar
• Coid (Cuộn điện của van): Là bộ phận chính giúp tạo ra từ trường cho van. Coid điện của van được quấn từ dây đồng sử dụng nguồn điện thông dụng như 24v, 110v hoặc 220v

3. Nguyên lý hoạt động của van điện từ

Van sử dụng hiện tượng cảm ứng điện từ để hoạt động. Khi dòng điện đi qua cuộn dây thì nó sẽ sinh ra một dòng từ trường. Dòng từ trường này sẽ hút pit tông lên trên. Pit tông rời khỏi vị trí ban đầu sẽ giúp cho dòng lưu chất đi qua hoặc chặn hoàn toàn dòng lưu chất.

Do sử dụng hiện tượng cảm ứng điện từ nên van đóng mở rất nhanh, gần như tức thì. Vì vậy chúng được sử dụng nhiều trong các hệ thống cấp lưu lượng chính xác. Việc đóng ngắt tức thời giúp kiểm soát lưu lượng gần như một cách tuyệt đối. Dùng thêm các cảm biến để điều khiển van một cách tối ưu

Ngoài sử dụng hiện tượng cảm ứng điện từ, van còn sử dụng hiện tượng chênh lệch áp suất. Đây là nguyên lý sử dụng trong các dòng van điện từ gián tiếp và bán trực tiếp.

4. Phân loại van điện từ (Phân loại theo dạng đóng mở)

4.1 Van điện từ thường đóng

Là dòng van phổ biến nhất hiện nay, thiết kế van cho phép khi chưa cấp điện, van chặn hoàn toàn dòng lưu chất đi qua. Khi cần mở van, chúng ta cấp nguồn điện, cuộn coil sẽ hút pit tông lên để dòng lưu chất đi qua. Do van luôn ở trạng thái đóng khi chưa sử dụng nên gọi là van điện từ thường đóng.

Van điện từ thường đóng là loại van rất thông dụng trên thị trường, và đại đa số người ta thường sử dụng van này. Van có kí hiệu đi kèm là NC hay normal close tức thường đóng.

4.2 Van điện từ thường mở

Là dòng van luôn mở khi không hoạt động. Khi ta cấp điện cho van hoạt động, cuộn coil sẽ làm pit tông dịch chuyển về vị trí chặn lưu chất. Van có kí hiệu đi kèm là NO hay normal open tức thường mở.

5. Ưu nhược điểm van điện từ

5.1 Ưu điểm:

• Dễ dàng sử dụng nguồn điện lưới dân dụng 220v để điều khiển van đóng mở.
• Rất nhiều loại van có chất liệu và thông số khác nhau, phù hợp với nhiều hệ thống sử dụng.
• Kích thước van đa dạng, kết nối ren và mặt bích. Dễ dàng cho thi công lắp đặt và sử dụng.

5.2 Nhược điểm:

• Thời gian hoạt động liên tục và ngâm điện không được lâu.
• Dễ cháy cuộn hút khi ngâm điện liên tục hơn van điện từ điện 1 chiều.
• Nguy hiểm khi dò điện, cần hạn chế lắp đặt  những vị trí nguy hiểm và cần tránh tầm tay của trẻ em.

6. Ứng dụng phổ biến của van điện từ đồng

• Van được lắp đặt vào ngành xây dựng được sử dụng rộng rãi trong các hệ thống cấp nước và xử lý nước thải.
• Van được lắp đặt vào công nghiệp trong ngành công nghiệp, van điện từ đồng được tích hợp vào các hệ thống máy móc tự động để kiểm soát dòng chảy của các chất lỏng hoặc khí.
• Van được lắp đặt vào các hệ thống HVAC như hệ thống điều hoà không khí và thông gió (HVAC) cũng sử dụng van điện từ đồn để kiểm soát luồn không khí, làm mát hoặc làm ấm cho không gian theo yêu cầu.
• Van được lắp đặt vào các ngành ô tô và điện tử như hệ thống sản xuất ô tô và thiết bị điện tử, van điện từ đồn được tích hợp vào các linh kiện để kiểm soát dòng chảy của các loại chất lỏn hay khí trong quá trình sản xuất.
